AWS探头
标称 晶片尺寸 | 频率 | 探头 工件编号* | 蜗牛形楔块 工件编号* | Accupath楔块 工件编号* | |
英寸 | MHz | ACCUSCAN | CENTRASCAN | ||

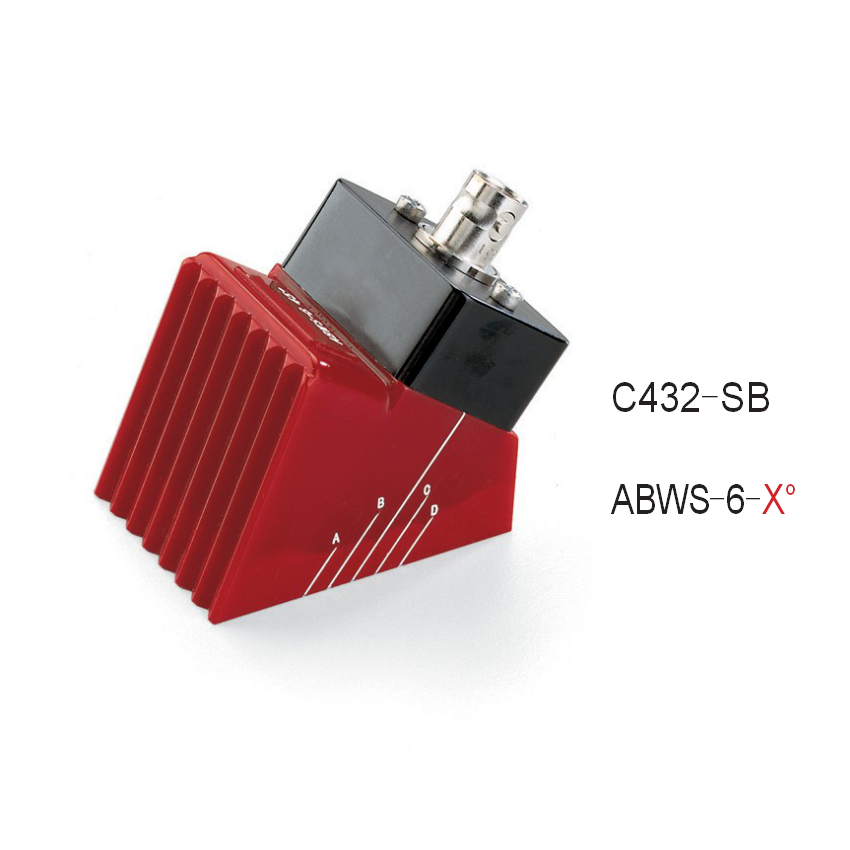

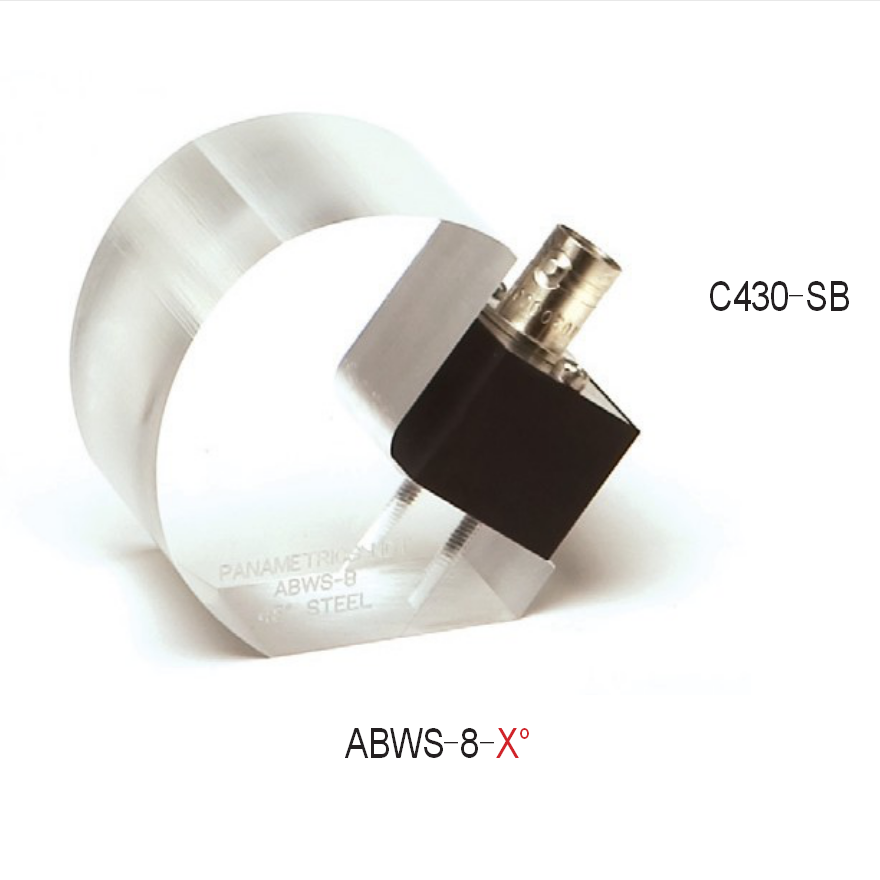

0.625 × 0.625 | 2.25 | A430S-SB | C430-SB | ABWS-8 -X° | ABWS-6-X° |
0.625 × 0.75 | 2.25 | A431S-SB | C431-SB | ABWS-8 -X° | ABWS-6-X° |
0.75 × 0.75 | 2.25 | A432S-SB | C432-SB | ABWS-8 -X° | ABWS-6-X° |
* 提供可在钢中得到标准45°、60°、70°折射横波角度的楔块。请在订购时说明。
蜗牛形楔块蜗牛形楔块尺寸* (英寸)(A)(B)(C)(D)45°2.150.621.781.2560°1.910.651.811.2570°2.170.671.921.25*螺钉之间的距离(中心到中心)为1.00"。 | Accupath楔块Accupath楔块尺寸* (英寸)(A)(B)(C)(D)45°1.500.901.961.5060°1.680.792.051.5070°1.660.962.201.50*螺钉之间的距离(中心到中心)为1.062"。 |
