【北极星辰】BSN-900Z铸锻件数字超声波探伤仪

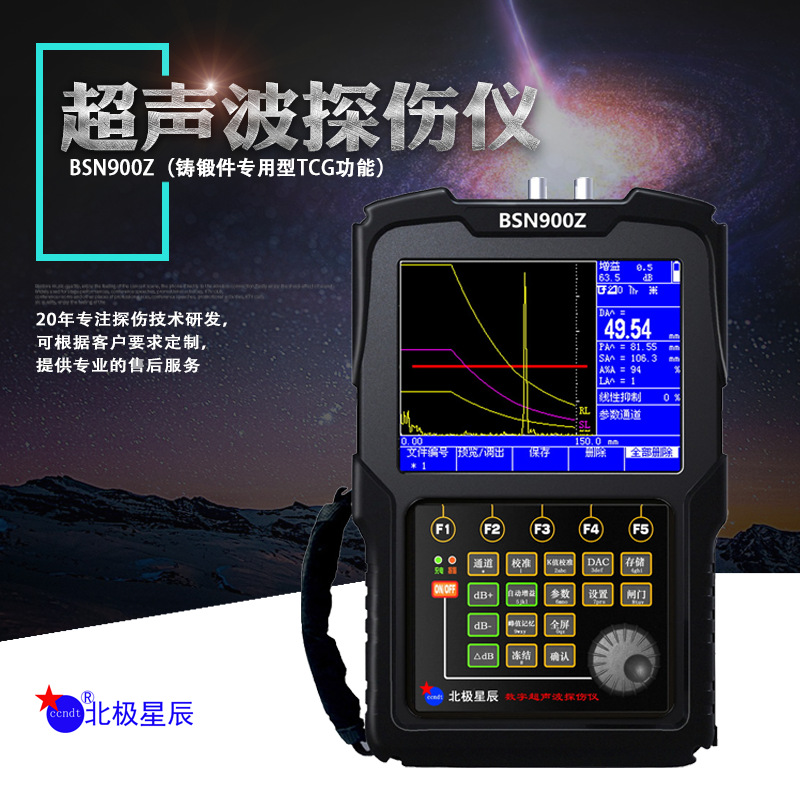

BSN-900Z铸锻件数字超声波探伤仪

商品详细介绍

概述:

BSN900Z 是在通用型探伤仪基础上进行研发升级的,更适合铸锻件探伤,能够对铸锻件内的气孔、夹杂、白点、 裂纹、分层等缺陷进行检测、定位、评估和诊断,对焊缝的未熔合、未焊透、气孔、裂纹的检测也具有超一流的功能。 BSN900Z 北极星辰新一代创新性超声波探伤仪,既保留了传统超声波探伤仪的功能特点及使用习惯,又新增了 调出即用、27 种探伤结果、彩色拷屏、半跨距、双向传输,主机存储 4 页详细探伤报告”等功能,既满足了初学 者开机就用的需求,又满足了高级探伤人员精细化探伤的几十种高端探伤需要。

应用领域:广泛应用于铸锻行业、钢结构、锅炉压力容器、电力、石化、压力管道、冶金、军工航空航天、铁路交通、 汽车、机械、高校等领域,是无损检测行业的必备仪器。

特点: ■ 以被测工件大平底为基准自动检测出孔状缺陷Ф值 ■ 内置探伤曲线和探伤标准,调出即可用,易学易用 ■ 硬件双通道:单探头探伤时可连接任意接口 ■ 软件通道:标配 500 个 ■ 存储波形:标配 500 个 ■ 文件管理:用英文、数字及符号编辑文件名 ■ 27 种探伤结果,大大提高了探伤的智能型 ■ 实时彩色拷屏,自动生成探伤报告 ■ 半跨距功能,大大方便了回波次数的识别 ■ IP65 防护等级,防雨淋、防泼溅、防油污

探伤功能

调出即用:特别适合初学者使用,省却了调试过程

DAC/TCG:曲线自动生成并可以分段制作,取样 点不受限制,并可进行修正与补偿,满足任意探伤标准;随增益改变,自由浮动

AVG:铸锻件探伤工具,自动计算缺陷φ值

半跨距:清晰分辨回波次数,方便设置探测范围

●曲线包络和波峰记忆:实时检索并记录缺陷最高波 曲面修正:曲面工件探伤,修正曲率换算

●具有测厚功能

缺陷定位、定量

缺陷定位:实时显示深度值 D、水平值 P、声程值 S

缺陷定量:实时显示 SLELGLRL 定量值 实时显示孔状缺陷Φ值

缺陷定性:通过波形,人工经验判断

收发与能量放大

●发射能量:低、中、高

●输出阻尼:5075150500

●频带范围:0.220MHz 包括 0.2-1 MHz0.5-5 MHz 2-20 MHz 三个频带

●检波方式:正半波、负半波、全波、射频

●收发模式:单晶、双晶、穿透

●硬采样频率为 150MHZ,波形高度保真

●重复发射频率:100-1000HZ

●闸门信号:单闸门、双闸门,峰值或边缘读数

●增益调节:手动调节 110dB0.1dB0.5dB1dB2dB6dB12dB24dB 步进)或自动调节。

自动化功能

●自动校准:自动测试“探头零点”、“K 值”、“前沿” 及“材料声速”;

●自动显示缺陷回波位置(深度 d、水平 p、距离 s波幅、当量 dB、孔径φ值);

●自由切换三种标尺(深度 d、水平 p、距离 s)

●自动增益:自动将波形调至屏高的 80%

27 种探伤结果:高级探伤人员的强大助手

声光报警

●闸门报警:进波报警、失波报警

DAC 报警

●报警形式:声音报警、发光二极管(光)报警

数据存储

●内存 500 个探伤通道:存储校准参数及探伤标准, 需要时可自由调出,无需携带试块

●内存 500 A 扫波形

显示屏

●高亮度、高清晰、TFT 彩色液晶显示屏

LED 背光、高亮度、强光下清晰显示

5.7 英寸(122.0×92.0)大屏幕,无视角

●刷新频率高于 100HZ,无拖影,高速探伤不漏检

通讯接口

RS232-USB 接口:与计算机通讯

其它

●时钟记录:实时记录探伤日期、时间,并存储

●文件名称组成:英文、数字及特殊符号

●支持在线升级探伤仪主机功能

●自动生成探伤报告: 探伤仪主机分 4 页显示探伤报告 PC 生成 1 A4 纸张大小的探伤报告

彩色拷屏、双向传输

技术参数

扫描范围: 零界面入射~10000mm 钢纵波

工作频率: 0.2MHz20MHz

垂直线性误差 ≤3%

水平线性误差 ≤0.2%

灵敏度余量 >62dB(深 200mmΦ2 平底孔)

分辨力 >42dB5N14)

动态范围 ≥32dB

噪声电平: <8%

硬采样频率 150MHz(硬采样频率

重复发射频率 100~1000HZ

声速范围 10020000m/s)

工作方式 单晶探伤、双晶探伤、穿透探伤

数字抑制 (080%,不影响线性与增益

工作时间 连续工作 7-10 个小时(锂电池)

环境温度 (-2070)℃(参考值)

相对湿度 (2095% RH

外型尺寸 211545mm

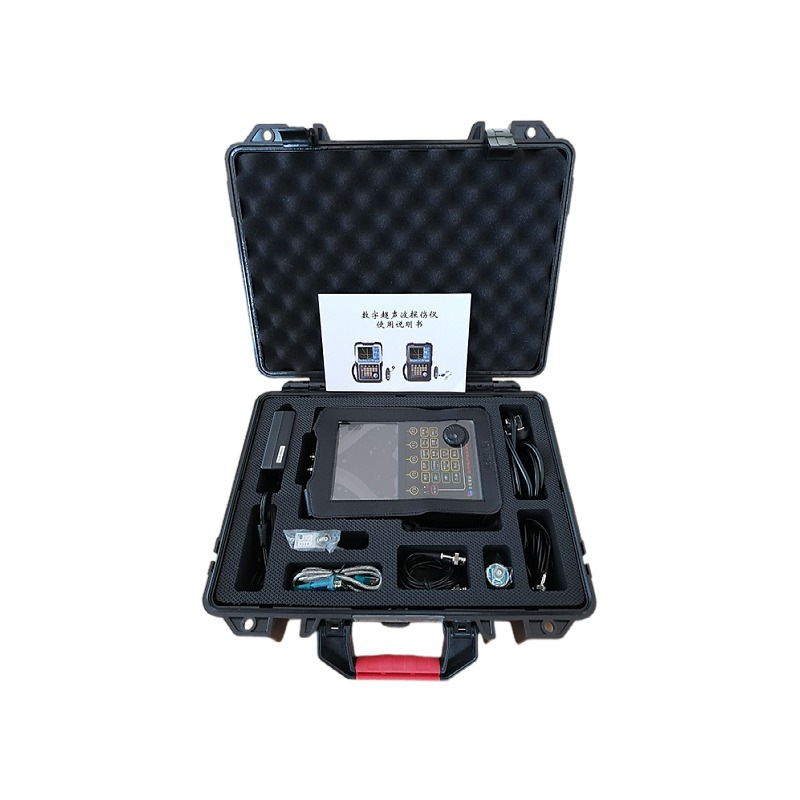

标准配置

● 主机 1 台

● 直探头 1 个

● 斜探头 1 个

● 探头线 2 条

● 电源适配器 1 个

● 锂电池 1 组

● 说明书 1 本

● 合格证、保修卡、装箱卡 1
