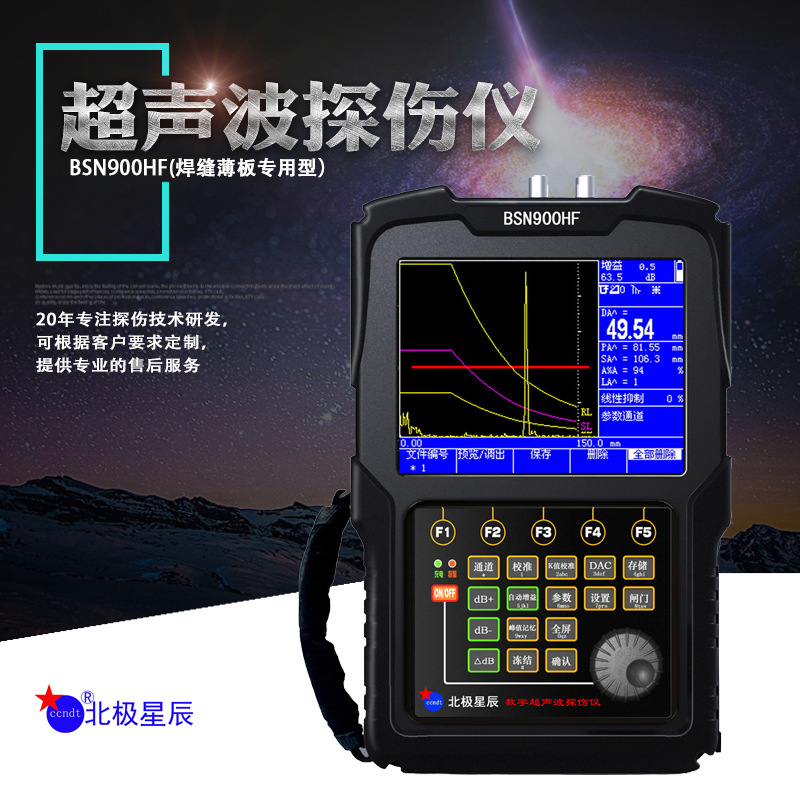

概述:
BSN900HF 可探伤薄至 2mm 的板材和焊缝,突破了国标规定的板厚 6mm 以下不能用超声探伤的极限,最 厚可探伤焊缝板厚 300mm。广泛应用于钢结构、锅炉压力容器、电力、石化压力管道、冶金、军工、航空 航天、铁路交通、汽车、机械、高校等领域。 BSN900HF 是北极星辰新一代创新性超声波探伤仪,既保留了传统超声波探伤仪的功能特点及使用习惯, 又新增了“调出即用、27 种探伤结果、彩色拷屏、半跨距、双向传输、主机存储 4 页详细探伤报告”等功 能,既满足了初学者开机就用的需求,又满足了高级探伤人员精细化探伤的几十种高端探伤需要。
特点:
■内置厚度2-300mm的 板材和焊缝的探伤曲线,调出即用

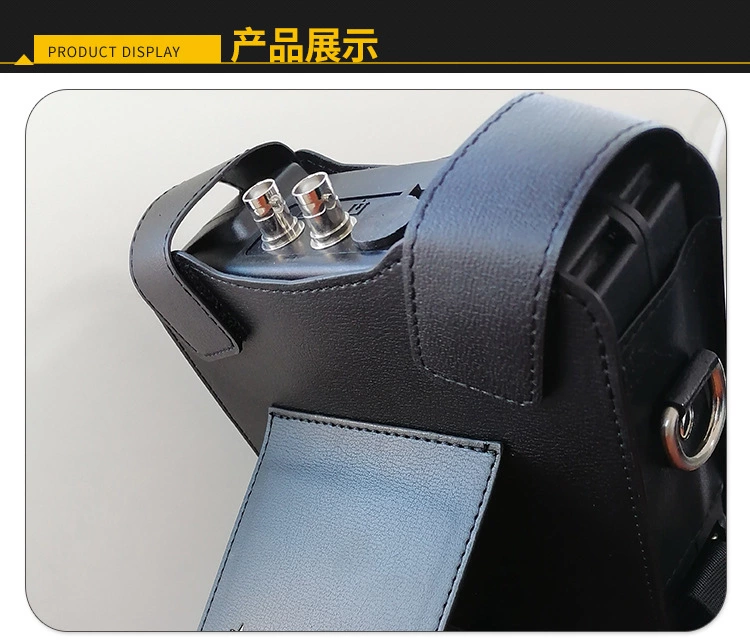

■硬件双通道:a.单探头探伤时可连接任意接口 b.支持两个探头同时工作或双向探伤
■软件通道:标配 500 个
■存储波形:标配 500 个
■ 文件管理:用英文、数字及符号编辑文件名
■ 27 种探伤结果,大大提高了探伤的智能型
■ 实时彩色拷屏,自动生成探伤报告
■ 半跨距功能,大大方便了回波次数的识别
■ IP65 防护等级,防雨淋、防泼溅、防油污
探伤功能
●调出即用:特别适合初学者使用,省却了调试过程
●DAC:曲线自动生成并可以分段制作,取样点不受 限制,并可进行修正与补偿,满足任意探伤标准; 随增益改变,自由浮动
●半跨距:清晰分辨回波次数,方便设置探测范围
●曲线包络和波峰记忆:实时检索并记录缺陷最高波 曲面修正:曲面工件探伤,修正曲率换算
●具有测厚功能
缺陷定位、定量
缺陷定位:实时显示深度值 D、水平值 P、声程值 S
缺陷定量:实时显示 SL、EL、GL、RL 定量值 实时显示孔状缺陷Φ值
缺陷定性:通过波形,人工经验判断
收发与能量放大
●发射能量:低、中、高
●输出阻尼:50、75、150、500
●频带范围:0.2~20MHz 包括 0.2-1 MHz,0.5-5 MHz ,2-20 MHz 三个频带
●检波方式:正半波、负半波、全波、射频
●收发模式:单晶、双晶、穿透
●硬采样频率为 150MHZ,波形高度保真
●重复发射频率:100-1000HZ
●闸门信号:单闸门、双闸门,峰值或边缘读数
●增益调节:手动调节 110dB(0.1dB、0.5dB、1dB、 2dB、6dB、12dB、24dB 步进)或自动调节。
自动化功能
●自动校准:自动测试“探头零点”、“K 值”、“前沿” 及“材料声速”;
●自动显示缺陷回波位置(深度 d、水平 p、距离 s、 波幅、当量 dB、孔径φ值);
●自由切换三种标尺(深度 d、水平 p、距离 s)
●自动增益:自动将波形调至屏高的 80%
●27 种探伤结果:高级探伤人员的强大助手
声光报警
●闸门报警:进波报警、失波报警
●DAC 报警
●报警形式:声音报警、发光二极管(光)报警
数据存储
●内存 500 个探伤通道:存储校准参数及探伤标准, 需要时可自由调出,无需携带试块
●内存 500 个 A 扫波形
显示屏
●高亮度、高清晰、TFT 彩色液晶显示屏
●LED 背光、高亮度、强光下清晰显示
●5.7 英寸(122.0×92.0)大屏幕,无视角
●刷新频率高于 100HZ,无拖影,高速探伤不漏检
通讯接口
●RS232-USB 接口:与计算机通讯
其它
●时钟记录:实时记录探伤日期、时间,并存储
●文件名称组成:英文、数字及特殊符号
●支持在线升级探伤仪主机功能
●自动生成探伤报告: 探伤仪主机分 4 页显示探伤报告 PC 生成 1 页 A4 纸张大小的探伤报告
●彩色拷屏、双向传输
技术参数
扫描范围: 零界面入射~10000mm 钢纵波
工作频率: 0.2MHz~20MHz
垂直线性误差 ≤3%
水平线性误差 ≤0.2%
灵敏度余量 >62dB(深 200mmΦ2 平底孔)
分辨力 >42dB(5N14)
动态范围 ≥32dB
噪声电平: <8%
硬采样频率 150MHz(硬采样频率)
重复发射频率 100~1000HZ
声速范围 100~20000(m/s)
工作方式 单晶探伤、双晶探伤、穿透探伤
数字抑制 (0~80)%,不影响线性与增益
工作时间 连续工作 7-10 个小时(锂电池)
环境温度 (-20~70)℃(参考值)
相对湿度 (20~95)% RH
外型尺寸 210×150×45(mm)

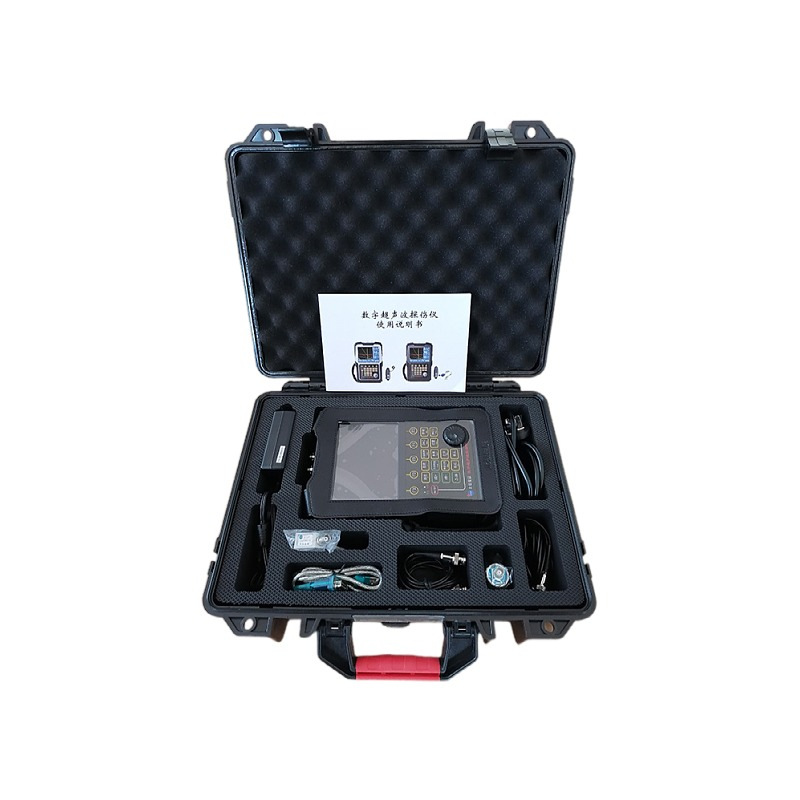

标准配置
● 主机 1 台
● 斜探头 2 个
● 探头线 2 条
● 电源适配器 1 个
● 锂电池 1 组
● 说明书 1 本
● 合格证、保修卡、装箱卡 1 份
