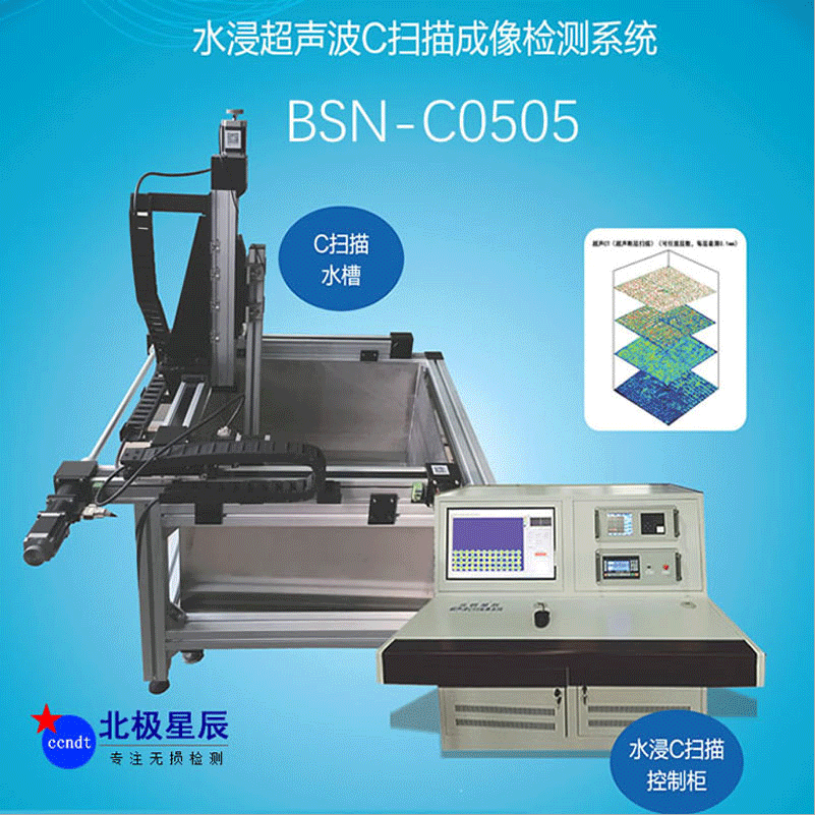

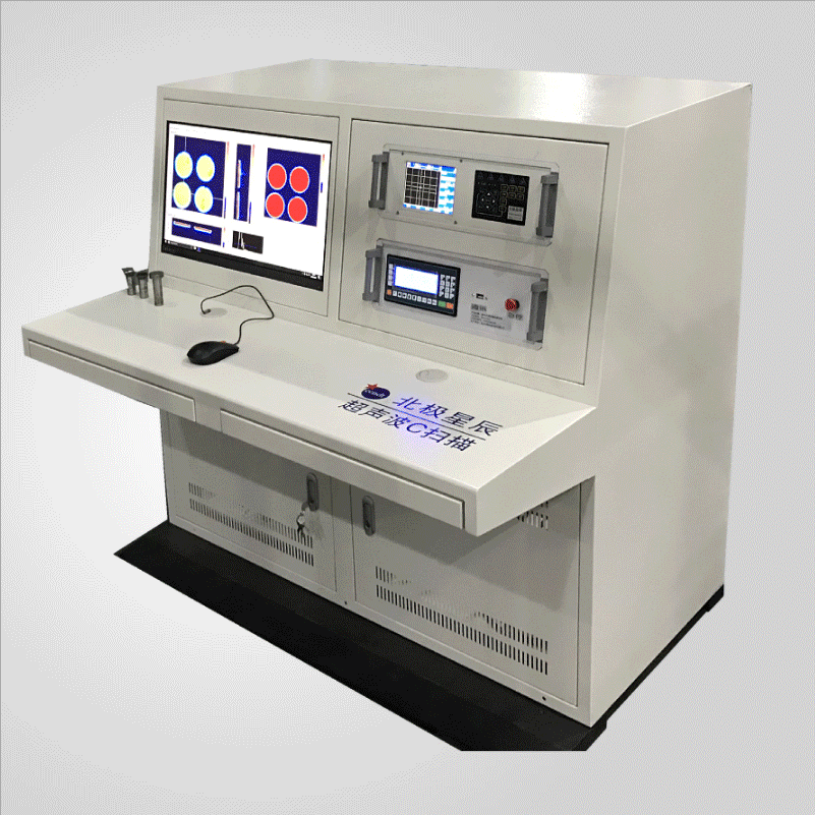

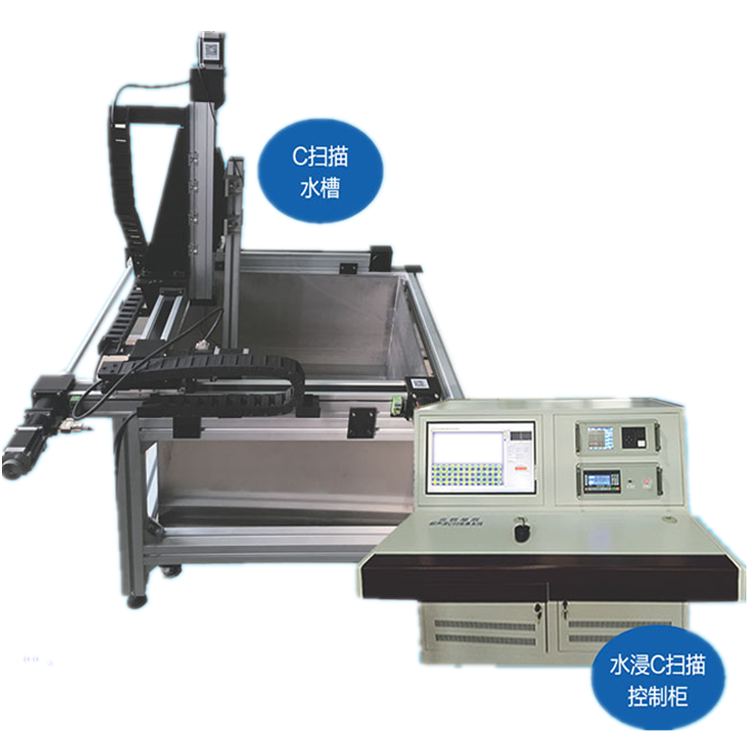

BSN-C0505 水浸超声波C扫描成像检测系统
水浸超声波C扫描成像检测系统
商品详细介绍
BSN-C0505
● 全中文操作系统
● A、B、C、D扫描像显示并存储
● C扫描自动统计缺陷大小、坐标、面积及面积百分比
● 实现检测结果的断层CT扫描

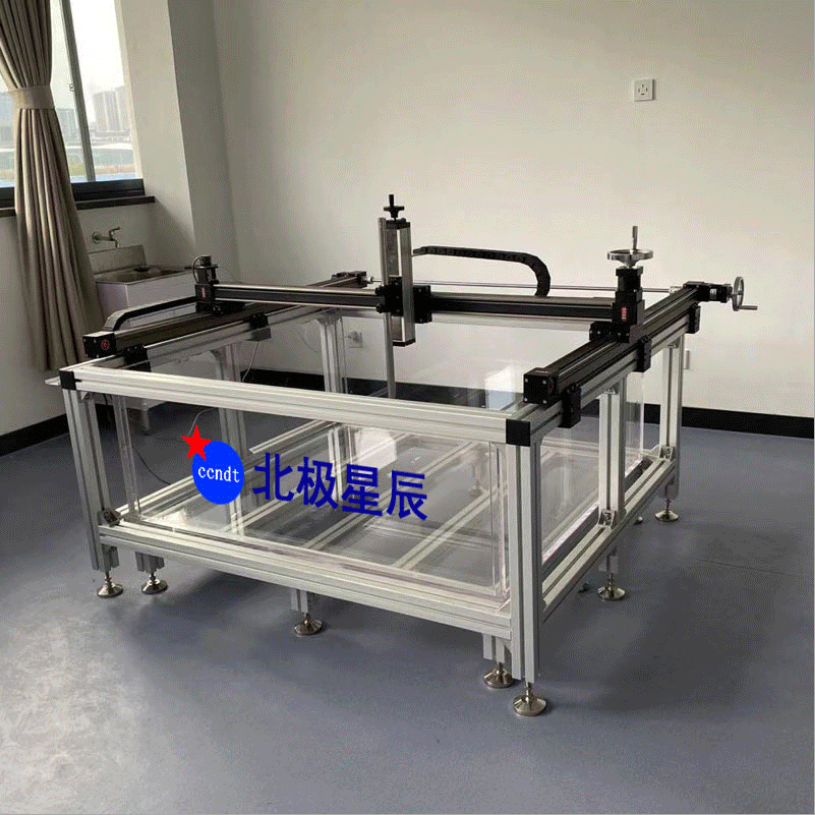

● 统自由度:3轴(可订制)
● 系统的有效扫描范围:500×500×200(可订制)
● 系统耦合方式:水浸耦合
● 检测通道:1个(可订制)
● 自动控制C扫描信号采集
● 超声C扫描数据处理与存储采用PC机,使用LAN网口与超声波发射/接收模块连接,采集和处理已经数字化的超声波信号
● 使用网口或者USB接口与步进电机控制器连接,用于控制三轴运动
● 超声波发射/接收模块:采用LAN网口,超声脉冲发射/接收与A/D一体化
● 分辨率:10位低功耗A/D(最高采样率105M/S)
● 补偿控制:程序控制10位DAC
● 采样率至少包含:100M,50M,25M采样/S
● 采样内存:256KB,SRAM
● 最大波形采样长度:不低于256KB采样
● 幅度、TOF(渡越时间)C-扫描结果
● 实时幅度、TOF以及测厚数字显示
● 动态随动闸门,C扫描修正
● A—扫描波形上能够实时显示
(1)任意点波高
(2)任意位置厚度及TOF信息
(3)任意两点的厚度差值及TOF差值
● 双向扫描
● X-Y坐标、幅度-位置坐标、幅度-时间坐标扫描/画图
● 实时B扫描,直接由原始A波形生成B扫描
● 可存储全波形文件,并可方便修改闸门及增益设置,重新生成C扫描图像
● C扫描图像的光顺化处理
● 扫查结果能够方便转化成易于阅读数据格式
● 实时信号特征
