概 述

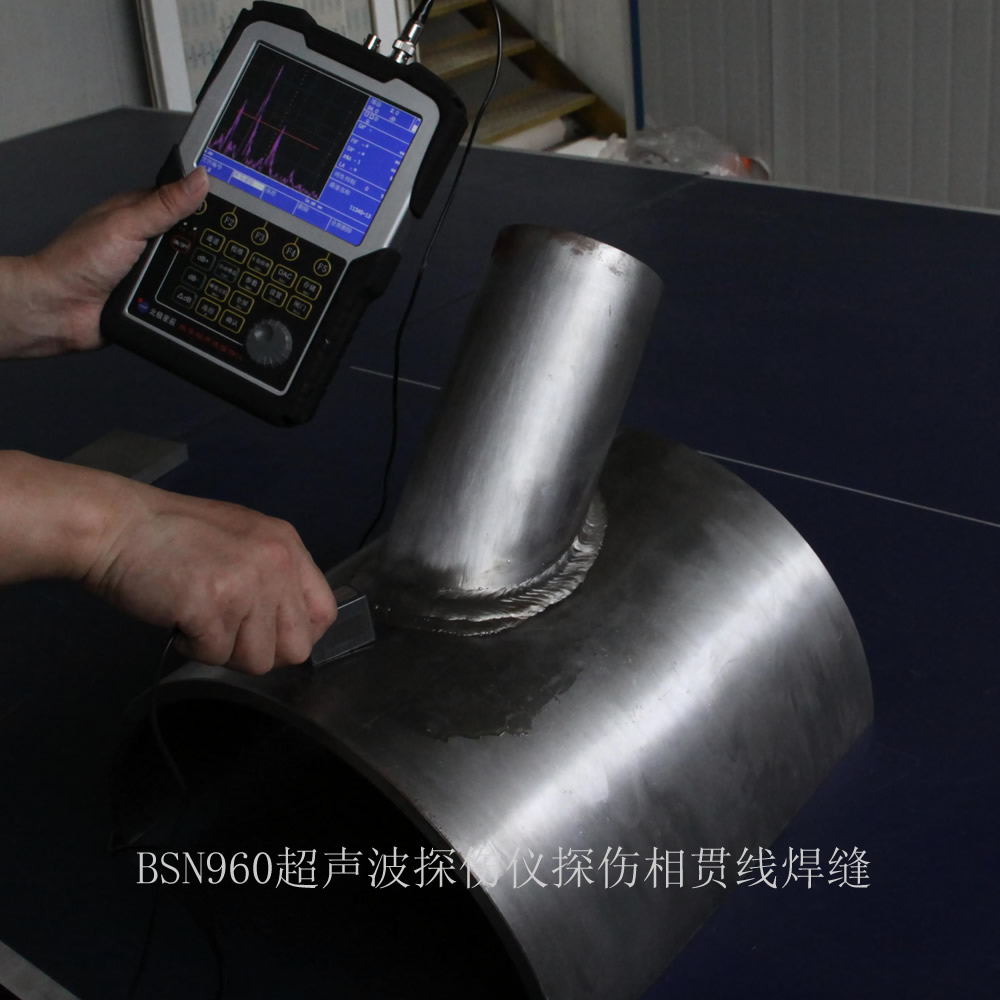

BSN960超声波探伤仪是北京北极星辰科技有限公司最新推出的新一代数字式超声波探伤仪，也是目前国内较为先进的一款数字超声波探伤仪，操作简单，功能强大，具有DAC、AVG、VGA、AWS、B扫描、可记录、迷你SD卡、无线WiFI连接、裂纹测高、虚拟键盘、全息存储等多种功能，北京北极星辰科技有限公司会为您提供持续的软件更新，让超声波探伤仪功能更强大，更能满足您的需求，实现您“标准化”及“个性化”的探伤设想。

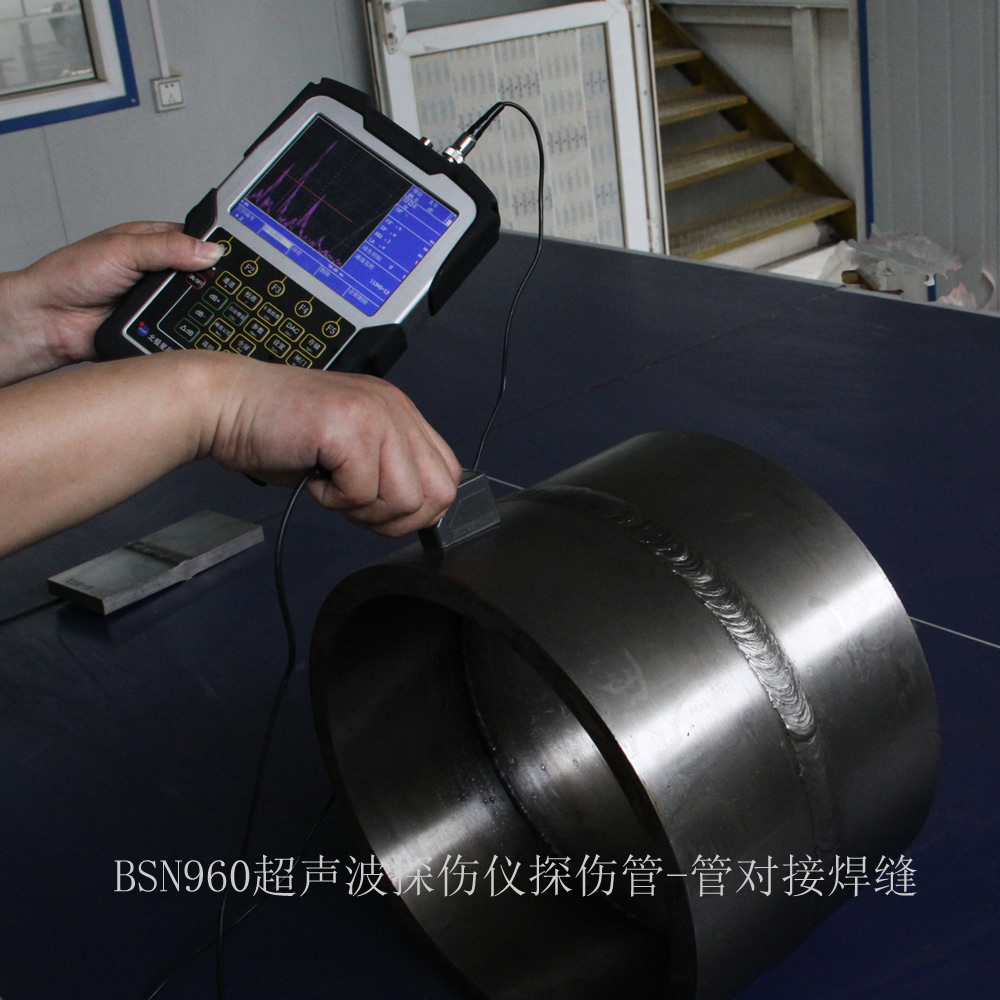

BSN960超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷，如金属材料内部气孔、砂眼、夹杂、折叠、裂纹、焊缝的未熔合和未焊透等的检测、定位、评估及诊断，同时具有轴类、筒类、无缝钢管、直缝焊管等工件外圆周向探伤功能，CSM960超声波探伤仪广泛应用于科研、电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

系列超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、 气孔等）的检测、定位、评估和诊断。广泛应用于钢结构、锅炉压力容器、电力、石化、压力管道、冶 金、军工、航空航天、铁路交通、汽车、机械、高校等领域。

特 点

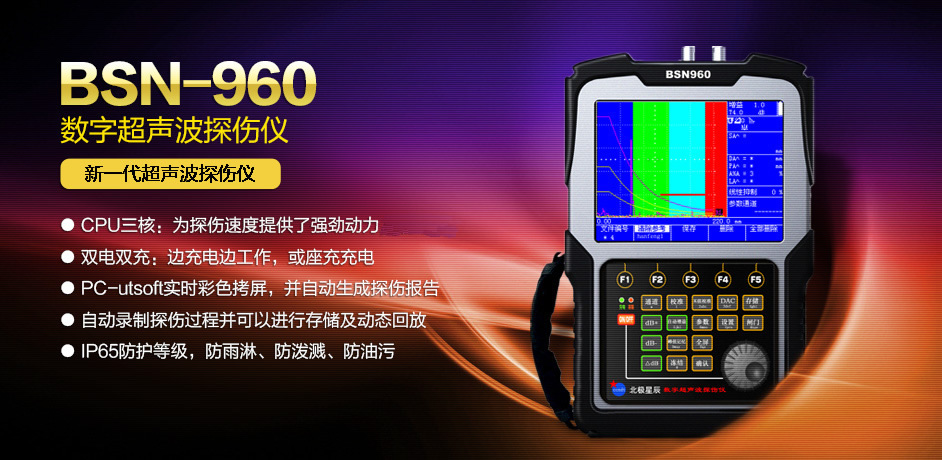

■ CPU三核:为探伤速度提供了强劲动力,国际领先

■ 文件名：用英文、数字、特殊符号编辑

■ 双电双充：边充电边工作，或座充充电

■ 内置多种探伤标准和曲线，调出即可工作

■ 硬件双通道：a.单探头探伤时可连接任意接口

■ PC-utsoft实时彩色拷屏，并自动生成探伤报告  b.支持斜探头双向探伤，大大提高探伤效率

■ 可记录200个小时动态A扫过程

■ 软件通道：500个；存储波形：1500个

■ IP65防护等级，防雨淋、防泼溅、防油污

■ 裂纹测高、DAC、AVG、TCG、B、AWS等功能丰富

■ 方波脉冲激励方式

探伤功能

DAC：曲线自动生成并可以分段制作，取样点不受限  制，并可进行修正与补偿，满足任意探伤标准；  随增益改变，自由浮动

TCG：较厚工件探伤时的有力工具

AVG：铸锻件探伤工具，自动计算缺陷φ值

B扫描：清晰显示缺陷纵截面形状

AWS：美国焊接协会标准工具

半跨距：清晰分辨回波次数

裂纹测高：精确测量裂纹自身高度

曲线包络和波峰记忆：实时检索并记录缺陷最高波

曲面修正：曲面工件探伤，修正曲率换算

内置多种探伤标准

1.JB/T 11345-1989

2.JB/T 4730-2005，也可根据用户需求置入标准

缺陷定位、定量、定性分析

缺陷定位：实时显示深度值D、水平值P、声程值S

缺陷定量：实时显示SL、EL、GL、RL定量值

实时显示孔状缺陷Φ值

缺陷定性：通过波形，人工经验判断

收发与能量放大

●发射能量：低、中、高

●输出阻尼：50、75、150、500

●频带范围：0.2～20MHz  包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三个频带

●检波方式：正半波、负半波、全波、射频

●收发模式：单晶、双晶、穿透

●硬采样频率为150MHZ，倍频最大为4，最大运行速度  600MHZ，波形高度保真

●重复发射频率：100-1000HZ

●闸门信号：单闸门、双闸门，峰值或边缘读数

●增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、  6dB、12dB、24dB步进）或自动调节。

●方波脉冲电压：20-500V

●方波脉冲宽度：20-1000ns

自动化功能

●自动校准：自动测试“探头零点”、“K值”、  “前沿”及“材料声速”；

●自动显示缺陷回波位置（深度d、水平p、距离s、  波幅、当量dB、孔径φ值）；

●自由切换三种标尺（深度d、水平p、距离s）

●自动增益：自动将波形调至屏高的80%

声光报警

●闸门报警：进波报警、失波报警

●DAC报警：自由设置SL、EL、GL、RL报警

●报警形式：声音报警、发光二极管（光）报警

数据存储

●内存500个探伤通道：存储校准参数及探伤标准，  需要时可自由调出，无需携带试块

●内存1500个A扫波形

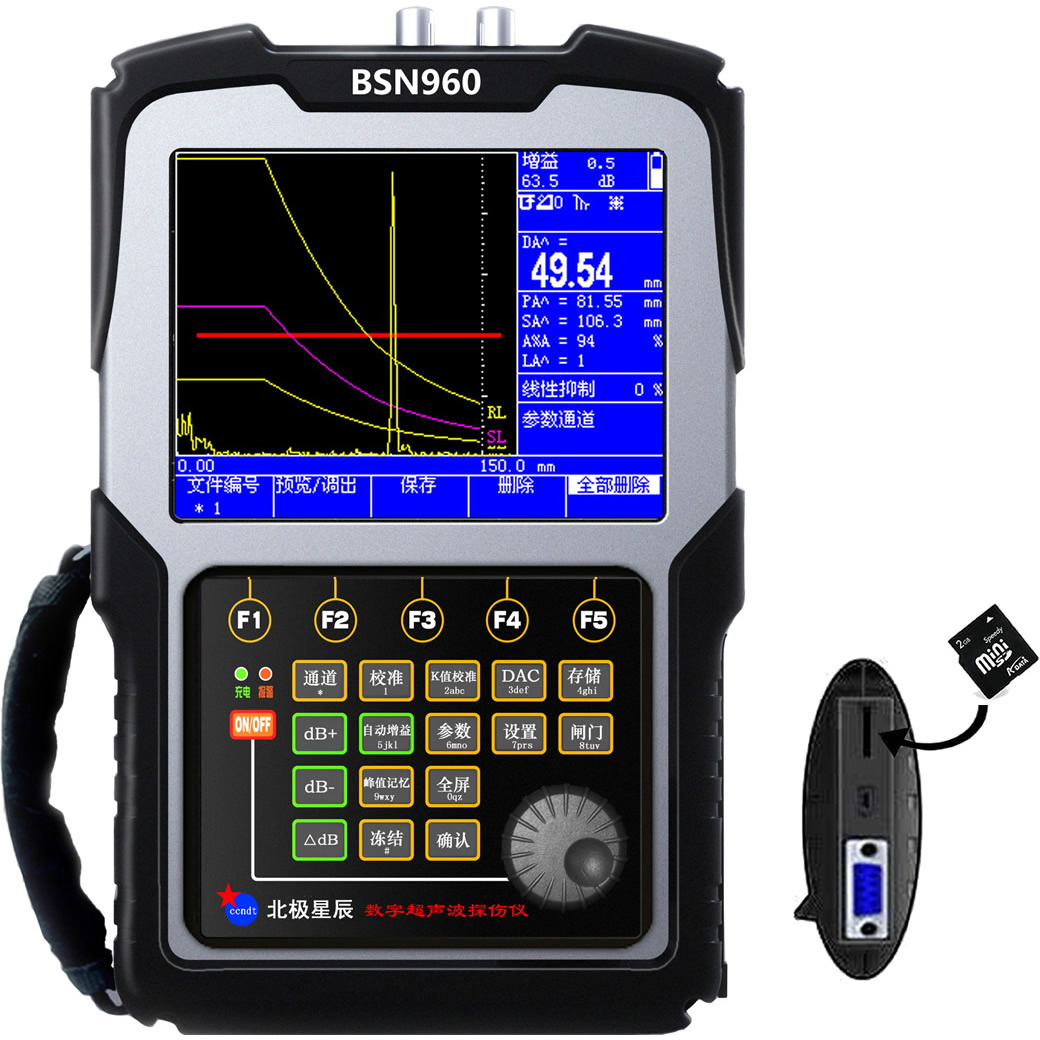

●迷你SD卡，可存储A扫波形及200个小时动态过程

显示屏

●高清晰TFT彩色液晶显示屏，分辨率：320×240

●LED背光、高亮度、强光下清晰显示

●5.7英寸（122.0×92.0）大屏幕，无视角

●刷新频率高于100HZ，无拖影，高速探伤不漏检

控制接口

●USB-RS232接口：与计算机通讯

●SD卡，即插即用

其它

●时钟记录：实时记录探伤日期、时间，并存储

●文件名称组成：英文、数字及特殊符号

●硬件双通道，支持两人同时使用，且分别工作

●支持在线升级探伤仪主机功能

BSN960技术参数
